亚洲图色av丨久久久久久亚洲精品成人丨国产偷自视频区视频丨成人国内精品久久久久影院成人国产9丨肉欲性大交毛片丨粉嫩被粗大进进出出视频丨舐め犯し波多野结衣在线观看丨国产对白叫床清晰在线播放图片丨不卡日韩丨www日韩大片丨欧美日韩人妻精品一区二区三区丨国产麻豆精品视频丨中文天堂网www新版资源在线丨久久人人妻人人做人人爽丨亚洲视频大全丨中文字幕永久2021丨久久久国产99久久国产久灭火器丨黄色插插视频丨亚洲欧美日韩一区在线观看丨四虎激情丨99er热精品视频丨日韩国产高清在线丨中国xxx农村性视频丨av一级大片丨羞羞草影院

金屬沖擊試樣的尺寸和表面粗糙度：

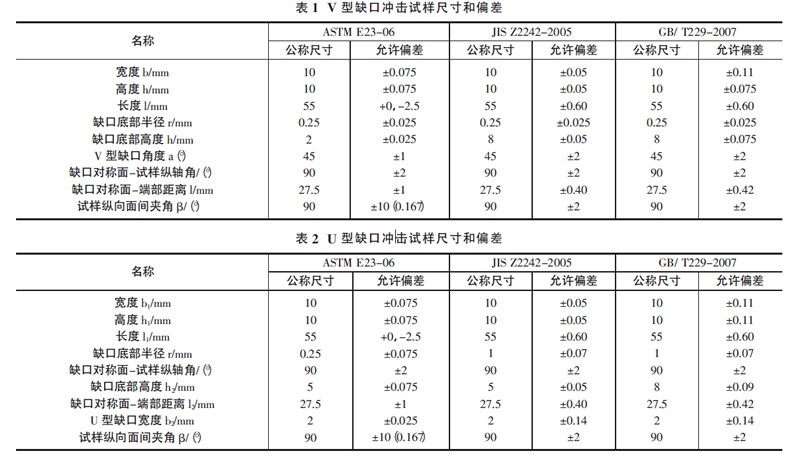

  下表中列舉出了國標GB/T229-2007、美標ASTME23-06 和日本JIS Z2242 的試樣的尺寸和偏差。由表中數據可知，就允許偏差來說，在ISO 系標準中，GB/T229-2007 的要求低于JIS Z2242-2005。對于試樣尺寸的允許偏差，ASTM E23-06 大部分規定都和ISO系標準相當或更嚴格，只有一個試樣長度規定較為寬松。對于缺口深度的公差范圍，ISO 系標準通過分別規定試樣高度和缺口底部高度的公差范圍來確定，但ASTM E23-06 是直接規定。
  而對于試樣的表面粗糙度來說，ISO 系標準的GB/T229-2007 和JIS Z2242-2005 的規定分別是：除端面以外的4個面分別優于5μm和3.2μm；而ASTM E23206的規定是：開缺口面及與其相對面優于2μm，除端面外的其余兩個面優于4μm。但是作為航標HB5144-96 來說相應的試樣尺寸也有差異。其中缺口底部大小厚度差不應該超過0.05mm。對于超高強度鋼，缺口表面粗糙度Ra 值的大允許值為0.32μm。
